Защита труб водопровода и канализации от замерзания и разрыва зимой
Зимняя эксплуатация наружных и неотапливаемых внутренних трубопроводных систем сопряжена с критическим риском фазового перехода воды в твердое состояние. При понижении температуры окружающей среды ниже нулевой отметки теплоноситель, находящийся в статичном состоянии, кристаллизуется. Эксперты в области теплотехники подчеркивают: физическое расширение замерзшей жидкости создает колоссальное внутреннее давление на стенки магистрали, достигающее показателей, сопоставимых с гидравлическим ударом. Металл подвергается пластической деформации, а полимерные оболочки утрачивают эластичность при отрицательных температурах, что приводит к лавинообразному образованию микротрещин с последующим разрывом тела трубы.
Не менее уязвимыми являются системы отведения сточных вод. Вопреки распространенному заблуждению, канализация замерзает не реже водопровода. Малая скорость потока, отсутствие постоянного подпора теплой жидкости и образование наледи на стенках в зоне промерзания постепенно сужают проходное сечение коллектора. В результате ледяная пробка полностью блокирует транспортировку отходов, а напряжения в раструбных соединениях провоцируют расхождение стыков. Ликвидация подобных аварий в условиях мерзлого грунта является дорогостоящим и технологически сложным мероприятием, что выводит на первый план превентивные методы обогрева.
Нормативная глубина заложения и пределы её эффективности
Строительные нормы предписывают размещение водонесущих коммуникаций на глубине, превышающей уровень сезонного промерзания грунта на величину расчетного запаса. Для большинства регионов этот параметр варьируется от полутора до двух с половиной метров, однако на практике данный метод не является панацеей. Аномальные морозы, локальные геотермальные особенности участка, пучинистые грунты и недостаточная высота снежного покрова часто сводят на нет преимущества заглубленной прокладки. Кроме того, в точке ввода трубы в отапливаемое помещение неизбежно возникает вертикальный участок, проходящий сквозь зону критических температур. Если на этом отрезке целенаправленно не установлен греющий кабель купить который необходимо заранее, вероятность образования ледяной перемычки в оголовке скважины или вводной гильзе возрастает многократно.
Применение теплоизоляционных скорлуп из вспененного полиэтилена или минеральной ваты замедляет процесс теплоотдачи, но не прекращает его полностью. Без источника компенсационного нагрева любое утепление работает лишь как оттягивающий фактор, сохраняя температуру жидкости в течение ограниченного промежутка времени. Расчет теплопотерь показывает, что при длительном отсутствии водоразбора статическая вода в утепленной, но необогреваемой магистрали неизбежно остывает до точки замерзания.
Принцип действия резистивных нагревательных элементов

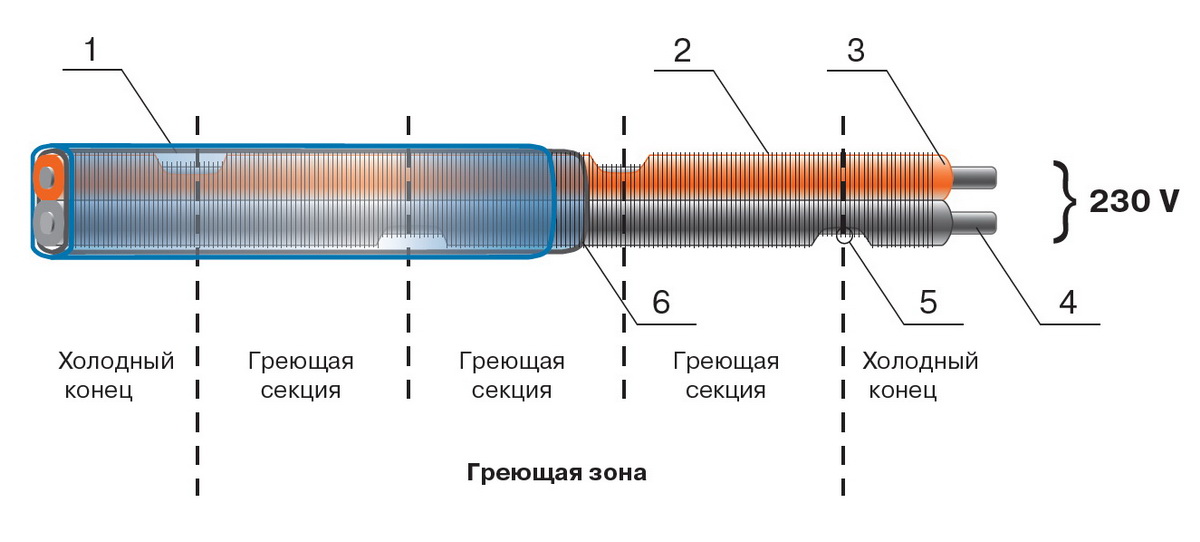

Технология электрического кабельного обогрева базируется на преобразовании электрической энергии в тепловую по всей длине проводника. При прохождении тока через токоведущую жилу, обладающую высоким омическим сопротивлением, происходит направленный нагрев оболочки, которая передает тепло непосредственно стенке трубы. В современных системах используются две основные модификации: резистивные кабели постоянной мощности и саморегулирующиеся полупроводниковые матрицы. Первые обеспечивают стабильную теплоотдачу вне зависимости от внешних условий, что требует обязательного подключения через терморегулятор во избежание перегрева полимерных магистралей.
Второй тип представляет собой более технологичное решение. Токопроводящая матрица, зажатая между двумя медными жилами, способна менять свое сопротивление обратно пропорционально температуре. Это свойство позволяет кабелю автоматически увеличивать мощность на охлажденных участках и снижать нагрев там, где температура приблизилась к безопасным значениям. В контексте противопожарной безопасности и энергосбережения свойство саморегуляции является определяющим фактором при выборе исполнительного механизма для систем водоснабжения и канализации.
Выбор системы обогрева под конкретную задачу
Принятие решения о конфигурации системы требует инженерного анализа условий эксплуатации. Специалист должен сопоставить диаметр трубопровода, материал изготовления, минимальную температуру окружающей среды и тип защищаемой жидкости. Для металлических магистралей допустимо использование более мощных резистивных линий, так как металл эффективно рассеивает избыточное тепло. Полимерные конструкции, особенно из сшитого полиэтилена или полипропилена, требуют деликатного подхода с использованием систем малой удельной мощности.
Питьевой водопровод накладывает дополнительные ограничения на состав оболочки: нагревательный элемент должен иметь пищевой допуск. Канализационные трубы, имеющие больший диаметр, часто требуют не линейного наружного монтажа, а ввода кабеля внутрь полости с использованием специальных герметизирующих муфт. Такая технология обеспечивает прямой контакт источника тепла с жидкой средой, что резко повышает коэффициент полезного действия. Выбор окончательного решения формируется после сводного анализа, представленного в таблице.
Аналитическая таблица выбора технологии нагрева
| Критерий выбора | Наружный резистивный кабель | Саморегулирующийся кабель | Внутренний пищевой кабель |
|---|---|---|---|
| Объект применения | Металлический водопровод, обогрев кровли | Полимерный водопровод, трубы сложной конфигурации | Трубопровод с питьевой водой, канализационный затвор |
| Риск локального перегрева | Высокий, требуется терморегулятор | Исключен, матрица сама сбрасывает мощность | Средний при осушении трубы |
| Сложность монтажа | Низкая, крепится алюминиевым скотчем | Низкая, крепление на муфтах, допускается пересечение витков | Высокая, требуется герметичный сальниковый ввод |
| Удельное энергопотребление | Постоянное, высокое | Переменное, снижается при отеплении | Экономичное за счет прямого контакта с водой |
Технологический регламент наружного монтажа

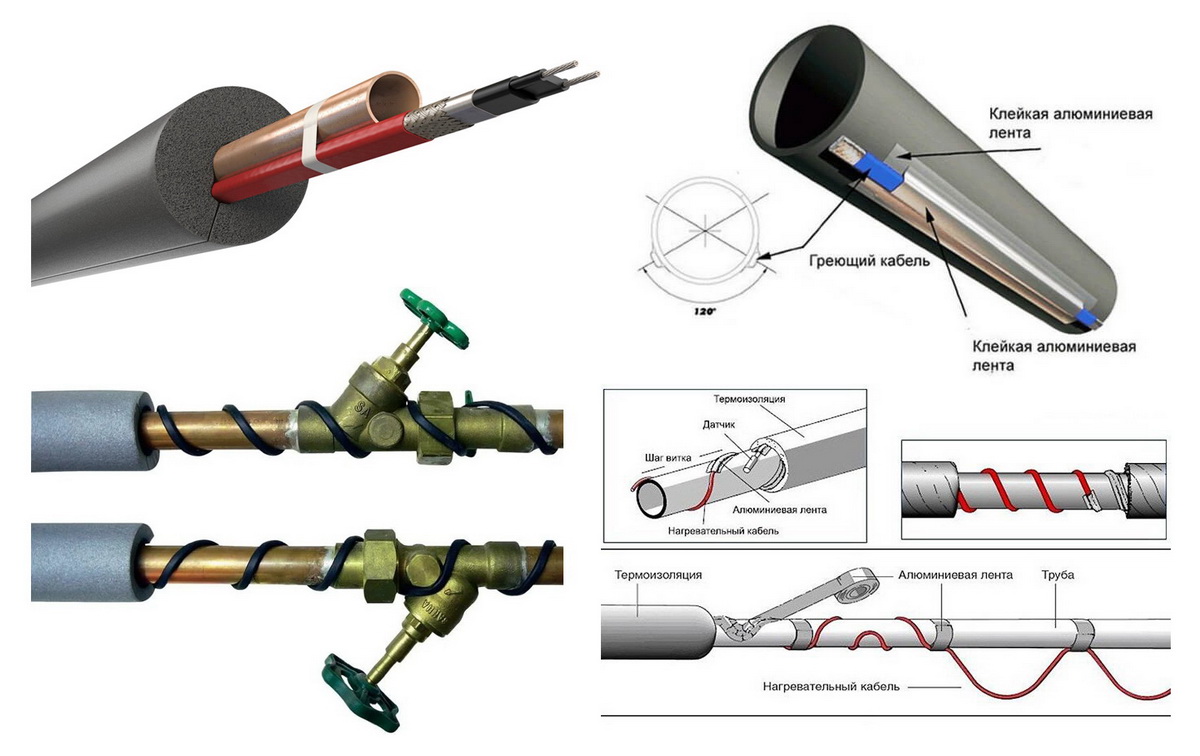

Процесс инсталляции обогрева на действующую или вновь прокладываемую магистраль начинается с подготовки поверхности. Трубный металлопрокат или пластик должны быть сухими, очищенными от грязи и обезжиренными. Нагревающий элемент фиксируется строго вдоль оси трубы. Линейное расположение применяется для магистралей малого диаметра, в то время как спиральная навивка с фиксированным шагом используется для увеличения теплоотдачи на единицу длины. Категорически запрещается жесткое стягивание пластиковыми хомутами внатяг, так как это создает точки механического напряжения и нарушает теплообмен. В качестве крепежа применяется термостойкая алюминиевая лента, выполняющая функцию теплоотражающего экрана.
Поверх смонтированного кабеля и трубы надевается слой теплоизоляционной оболочки. Стыки утеплителя проклеиваются армированным скотчем для предотвращения образования мостиков холода. На этом этапе критически важно установить защитный кожух из оцинкованной стали или полимерного рукава в местах прохода через стены, где существует риск механического повреждения изоляции грызунами. Завершающей стадией является подключение холодного питающего конца через устройство защитного отключения с током утечки не более 30 миллиампер, что обеспечивает защиту человека от поражения электричеством.
Особенности защиты канализационных коллекторов
Канализационные выпуски обладают рядом конструктивных особенностей, затрудняющих равномерный прогрев. Во-первых, это большой диаметр трубы, при котором наружный нагрев одной стороны не гарантирует отсутствия льда на противоположной стенке. В таких случаях практикуется прокладка двух параллельных ниток обогрева по нижней образующей лотка, где постоянно находится слой неподвижной воды. Во-вторых, ревизионные колодцы и септики являются аккумуляторами холода. Инженеры рекомендуют усиливать петлю кабеля в зоне входа трубы в бетонное кольцо, так как промерзание чаще всего начинается именно на границе грунта и пустотелой камеры.

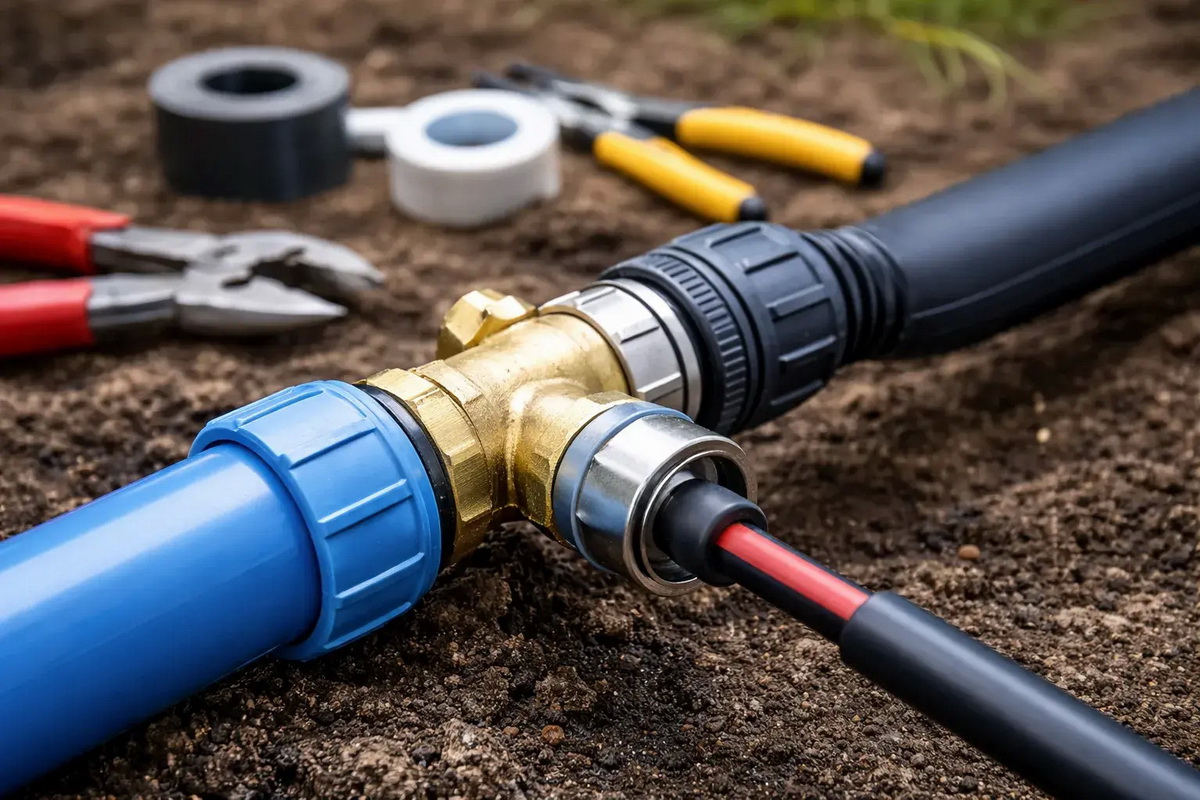

Внутренняя канализация неотапливаемых подвалов защищается путем обогрева сифонов и горизонтальных участков с малым уклоном. Здесь оправдано применение пищевых марок кабеля, устойчивых к агрессивной химической среде сточных вод. Ввод электричества внутрь трубы осуществляется через специальный тройник с уплотнительным сальником, исключающим протечку фекальных масс при обратном подпоре. Монтаж должен сопровождаться строгим соблюдением следующих правил.
- Запрет на подключение внутреннего греющего кабеля к сети без предварительного заземления экранирующей оплетки.
- Обязательное использование дифференциального автомата защиты для предотвращения возгорания изоляции.
- Неприменение наружных резистивных секций для обмотки гофрированных канализационных отводов без дополнительной теплосъемной гильзы.
Интеллектуальное управление и энергоэффективность
Круглосуточная работа обогрева в осенне-зимний период нерациональна и ведет к значительным финансовым затратам. Автоматизация процесса достигается включением в цепь управления микропроцессорных термостатов с выносными датчиками, закрепленными непосредственно на теле трубы под теплоизоляцией. Логика работы контроллера строится на поддержании температуры поверхности в диапазоне от трех до пяти градусов тепла. При достижении порога срабатывания датчика реле размыкает цепь питания.
Помимо погодозависимой автоматики, высокоэффективные системы оснащаются датчиками протока. Они позволяют экономить ресурс, активируя нагрев только в моменты отсутствия движения воды, когда риск ее остановки и кристаллизации максимален. Сочетание саморегулирующейся матрицы и интеллектуального блока управления позволяет снизить потребление электроэнергии до пятидесяти процентов по сравнению с примитивным прямым включением в сеть.
Типичные ошибки и их последствия
Пренебрежение деталями технологической карты зачастую сводит к нулю эффективность дорогостоящего оборудования. Распространенным дефектом является крепление кабеля поперек трубы вместо продольного контакта, из-за чего площадь теплопередачи сокращается в разы. Второй грубой ошибкой выступает укладка утеплителя без проклейки швов. Влага, конденсирующаяся на холодной трубе, насыщает рыхлый утеплитель, превращая его в монолит льда, который разрушает и изоляцию, и проводник. Также опасна практика запитывания мощного резистивного кабеля напрямую без терморегулятора на пластиковых водопроводах: температура плавления полипропилена может быть достигнута в течение часа.
Критическим просчетом является укладка греющей секции на захламленную поверхность или внутрь трубы с предварительно неудаленным гратом. Острые кромки пластика или заусенцы на резьбе металла вибрируют под воздействием тока, прорезая многослойную изоляцию. Короткое замыкание на влажный грунт обесточивает весь дом и часто выводит из строя дорогостоящий блок управления.
Спокойствие инженерных сетей в холода
Когда циклоны приносят резкое похолодание, а ветер выдувает остатки тепла из фундамента, правильно смонтированная защита вступает в свою бесшумную работу. Тонкая алая жила под слоем вспененного утеплителя чутко реагирует на падение температуры, отдавая ровно столько энергии, сколько необходимо для сохранения живительного тока воды. В такие моменты дом, защищенный от разрыва стояков и выхода из строя насосного оборудования, сохраняет атмосферу защищенности. Морозные узоры снаружи окон остаются лишь декорацией, в то время как скрытые в земле коммуникации продолжают монотонно и безаварийно нести свою службу, связывая жилище с источниками чистой влаги, словно сосуды, которым никакая стужа не способна помешать.
