Стальные трубы: классификация, характеристики и сфера применения
Стальная труба представляет собой полое металлическое изделие, имеющее кольцеобразное, овальное, многоугольное или иную форму поперечного сечения при относительно большой длине. Данное определение закреплено в межгосударственном стандарте ГОСТ 28548-90, который вводит единую терминологию для всех видов стальных труб.
Основное назначение стальных труб — транспортировка жидкостей и газов, а также использование в качестве несущих элементов строительных конструкций. Области применения данного материала охватывают системы водоснабжения и отопления, газоснабжение, машиностроение, нефтегазовую отрасль, а также строительные фермы и каркасы зданий. Многообразие задач, для которых используются трубы, обуславливает широкий спектр их типоразмеров, материалов и способов производства.

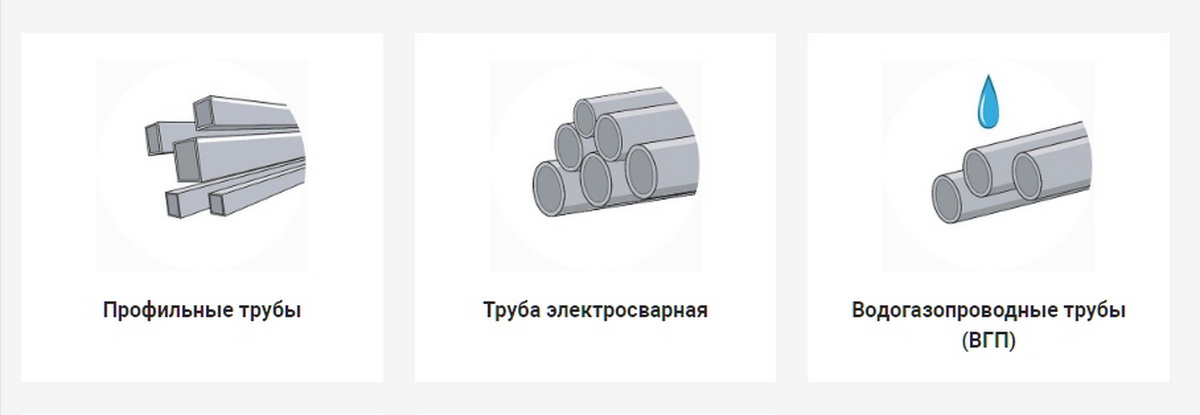

Классификация по способу производства
Прежде чем купить стальные трубы, следует изучить ГОСТы по применению.
Водогазопроводные трубы по ГОСТ 3262-75
Трубы водогазопроводные, изготавливаемые в соответствии с ГОСТ 3262-75, предназначены для систем водоснабжения, газоснабжения и отопления. Характерными особенностями данных изделий являются сравнительно небольшой диаметр, наличие цилиндрической резьбы (нарезанной или накатанной) и возможность поставки как в оцинкованном, так и в неоцинкованном исполнении.
Сортамент ВГП труб предусматривает три серии по толщине стенки: легкие, обыкновенные и усиленные. Для условного прохода 20 мм толщина стенки легкой трубы составляет 2,5 мм, обыкновенной — 2,8 мм, усиленной — 4,0 мм. Длина труб варьируется от 4 до 12 метров, при этом возможна поставка как мерной, так и немерной длины.
Электросварные прямошовные трубы по ГОСТ 10704-91 и ГОСТ 10705-80
Трубы электросварные прямошовные изготавливаются из листовой стали путем формовки и последующей сварки продольного стыка. Стандарт ГОСТ 10704-91 устанавливает сортамент данных изделий, включающий наружные диаметры от 10 до 1420 мм и толщину стенки от 1,0 до 32,0 мм.
В зависимости от дальнейшей обработки трубы могут подвергаться горячей или холодной деформации после сварки, что позволяет улучшить их механические свойства и точность геометрических размеров. Данный тип труб разделяется на две основные категории: круглые трубы и профильные (квадратные и прямоугольного сечения).
Бесшовные трубы по ГОСТ 8732-78 и ГОСТ 8734-75
Бесшовные стальные трубы представляют собой изделия, не имеющие сварного шва или иного соединения по всей длине. Технология их изготовления включает ковку, прокатку, волочение или прессование. В зависимости от температуры деформации различают горячедеформированные трубы (процесс при температуре выше рекристаллизации) и холоднодеформированные (процесс при комнатной или пониженной температуре).
Отсутствие сварного шва обеспечивает высокую прочность и надежность, что делает бесшовные трубы незаменимыми для работы под высоким давлением. Стандарт ГОСТ 8732-78 распространяется на горячекатаные трубы, используемые в нефтегазовой, химической и энергетической промышленности. ГОСТ 8734-75 регламентирует производство холоднодеформированных труб, отличающихся повышенной точностью размеров и качеством поверхности.

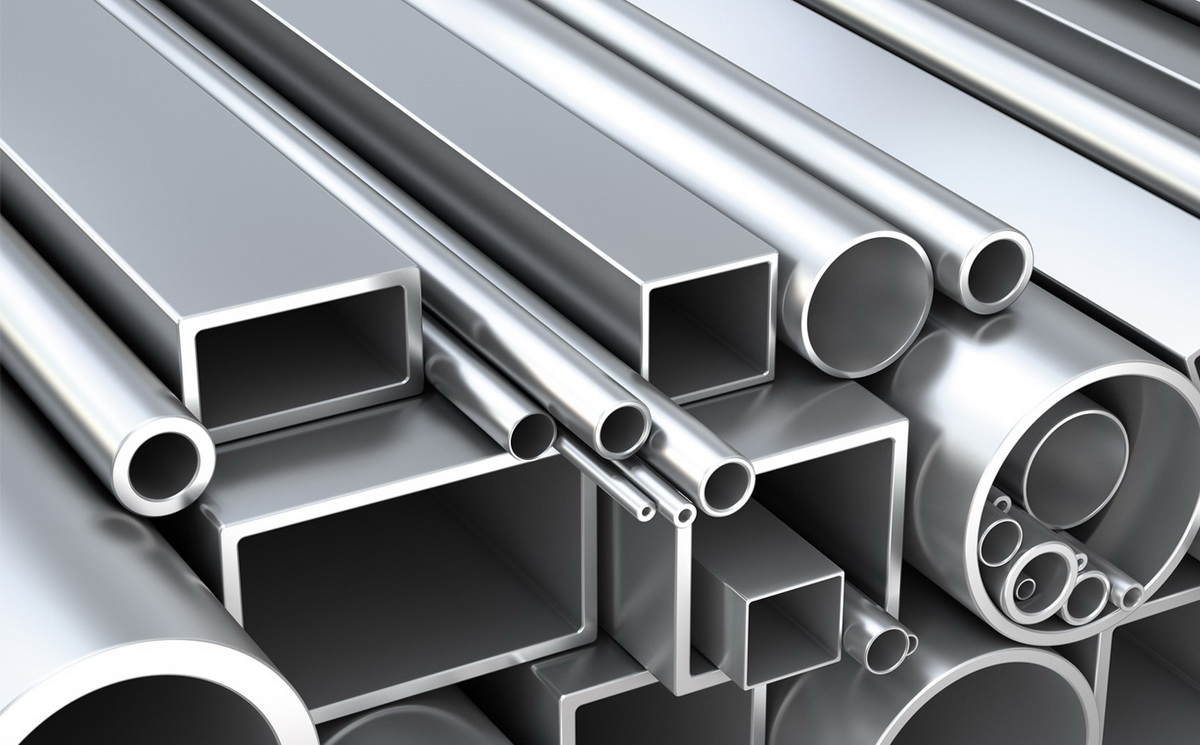

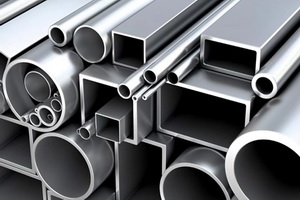

Классификация по форме сечения
Круглые трубы
Круглые трубы являются классическим исполнением, применяемым преимущественно для трубопроводных систем. Круглое сечение обеспечивает оптимальное сопротивление внутреннему давлению и равномерное распределение напряжений по стенке трубы. Данная форма является наиболее технологичной при производстве и монтаже, а также стандартизирована для соединения с фитингами и арматурой.
Профильные трубы
Профильные трубы, к которым относятся изделия квадратного и прямоугольного сечения, производятся в соответствии с ГОСТ 8639-82 и ГОСТ 8645-68. Данные стандарты распространяются как на бесшовные, так и на электросварные профильные трубы. Основная сфера применения профильных труб — металлоконструкции, включая каркасы зданий, фермы, ограждения, заборы и ворота. Прямоугольная форма сечения обеспечивает высокую устойчивость к изгибным нагрузкам при сравнительно небольшой массе конструкции.
Сортамент, размеры и вес
Основными параметрами для круглых труб являются наружный диаметр, толщина стенки и внутренний диаметр. Внутренний диаметр рассчитывается по формуле: ИД = НД — (2 × толщина стенки). Данный параметр определяет пропускную способность трубопровода.
Теоретическая масса одного погонного метра трубы рассчитывается исходя из плотности стали (7850 кг/м³) и геометрических размеров. Ниже приведены значения массы для наиболее ходовых позиций электросварных прямошовных труб по ГОСТ 10704-91:
| Наружный диаметр, мм | Толщина стенки, мм | Масса 1 м, кг |
|---|---|---|
| 57 | 3,0 | 3,36 |
| 57 | 3,5 | 4,62 |
| 76 | 3,5 | 6,26 |
| 89 | 4,0 | 8,38 |
| 108 | 4,0 | 10,26 |
| 159 | 4,5 | 17,15 |
Длина труб может быть мерной (обычно 6-12 метров), кратной мерной или немерной. Поставка осуществляется как в тоннаже (по весу), так и в штуках (по метражу). Оцинкованные трубы тяжелее неоцинкованных в среднем на 3% за счет массы цинкового покрытия.
Материалы изготовления
Для производства стальных труб применяются различные марки стали, выбор которых определяется условиями эксплуатации. Водогазопроводные и обычные электросварные трубы изготавливаются из сталей марок Ст2сп, Ст3сп и Ст3пс в соответствии с ГОСТ 380-88 и ГОСТ 1050-88. Данные стали обеспечивают достаточную прочность для систем отопления и водоснабжения при относительно невысокой стоимости.
Для бесшовных труб, работающих под высоким давлением, применяются углеродистые качественные стали марок 10, 20, 35 и 45, а также низколегированная сталь 09Г2С. Сталь 09Г2С обладает повышенной устойчивостью к низким температурам, что делает её предпочтительным выбором для северных регионов и наружных трубопроводов.
Оцинкованные трубы имеют антикоррозийное покрытие, наносимое на наружную и внутреннюю поверхности. Цинковый слой защищает металл от ржавчины, однако срок его службы составляет 10-15 лет, после чего возможно появление коррозии, особенно в местах сварки и срезов. Оцинкованные трубы применяются преимущественно в системах водоснабжения, где важна чистота транспортируемой воды.
Технические аспекты
Прочность трубы и допустимое рабочее давление напрямую зависят от толщины стенки и наружного диаметра. При увеличении толщины стенки возрастает несущая способность трубы, но одновременно увеличивается её масса и стоимость. Усиленные трубы (с максимальной толщиной стенки) применяются в системах с высоким рабочим давлением или в условиях повышенных механических нагрузок.
Для профильных труб ключевым параметром является момент сопротивления сечения, определяющий несущую способность при изгибе. Квадратные и прямоугольные трубы обладают различными значениями момента сопротивления относительно разных осей, что необходимо учитывать при проектировании металлоконструкций.
Примеры применения
- Для водоснабжения и отопления в частных домах применяются ВГП трубы диаметром 15-50 мм. Выбор между оцинкованными и черными трубами зависит от требований к качеству воды и бюджета проекта. Оцинкованные трубы предпочтительнее для питьевого водоснабжения, черные — для систем отопления.
- Для магистральных сетей и промышленности используются электросварные прямошовные трубы диаметром до 530 мм, а также бесшовные трубы для участков с высоким давлением. Бесшовные трубы способны выдерживать кратковременное давление до 100 атмосфер.
- Для строительных металлоконструкций, включая фермы, навесы и каркасы, применяются профильные трубы сечением 40×20 мм, 60×40 мм, 80×80 мм и более. Выбор сечения определяется расчетной нагрузкой на конструкцию.
- Для ограждений, заборов и ворот используются как круглые, так и профильные трубы малого и среднего сечения. Электросварные трубы диаметром 40×2 мм часто применяются для стоек забора, поскольку сварной шов при невысоких нагрузках не является критическим элементом.
Критерии выбора стальных труб
При выборе стальных труб необходимо учитывать следующие факторы:
- Тип транспортируемой среды и рабочее давление (вода, газ, пар, агрессивные вещества)
- Способ соединения (сварка или резьбовое соединение)
- Условия эксплуатации (внутри помещения, снаружи, наличие коррозионно-активных факторов)
- Необходимость антикоррозийной защиты (оцинковка или изоляция)
Диаметр и толщина стенки выбираются на основании проектной нагрузки или требуемой пропускной способности трубопровода. Важно помнить, что при прокладке труб в земле необходима дополнительная изоляция — битумно-полимерная, пенополиуретановая (ППУ) или пенополиэтиленовая (ППЭ). Без изоляции стальная труба в грунте подвергается интенсивной коррозии и может выйти из строя за 2-3 года.
Нормативная база
Ключевыми нормативными документами, регламентирующими производство и сортамент стальных труб, являются:
- ГОСТ 3262-75 — Трубы стальные водогазопроводные. Технические условия
- ГОСТ 10704-91 — Трубы стальные электросварные прямошовные. Сортамент
- ГОСТ 10705-80 — Трубы стальные электросварные. Технические условия
- ГОСТ 8732-78 — Трубы стальные бесшовные горячедеформированные. Сортамент
- ГОСТ 8734-75 — Трубы стальные бесшовные холоднодеформированные. Технические условия
- ГОСТ 8645-68 — Трубы стальные прямоугольные. Сортамент
- ГОСТ 8639-82 — Трубы стальные квадратные. Сортамент
- ГОСТ 28548-90 — Трубы стальные. Термины и определения
Резюме
Правильный выбор трубы по типу, размеру и марке стали является залогом надежности и долговечности трубопровода или металлоконструкции. Учет всех технических параметров — от наружного диаметра и толщины стенки до условий эксплуатации и коррозионной активности среды — позволяет избежать преждевременных отказов, протечек и аварийных ситуаций. При подборе труб для конкретной задачи рекомендуется обращаться к специалистам, обладающим опытом и необходимыми техническими знаниями.
