Как обслуживать форсунки Common Rail, чтобы избежать проблем
Система Common Rail давно стала стандартом для современных дизельных двигателей. Она обеспечивает высокую мощность, экономичность и низкий уровень выбросов, но при одном условии — корректной эксплуатации и своевременного обслуживания. Самый уязвимый и дорогой элемент этой системы — форсунки. Неправильное обращение с ними приводит к потере мощности, повышенному расходу топлива, проблемам с запуском и даже капитальному ремонту двигателя.
В этой статье разберём, как грамотно обслуживать форсунки Common Rail, чтобы минимизировать риски поломок и продлить их ресурс.

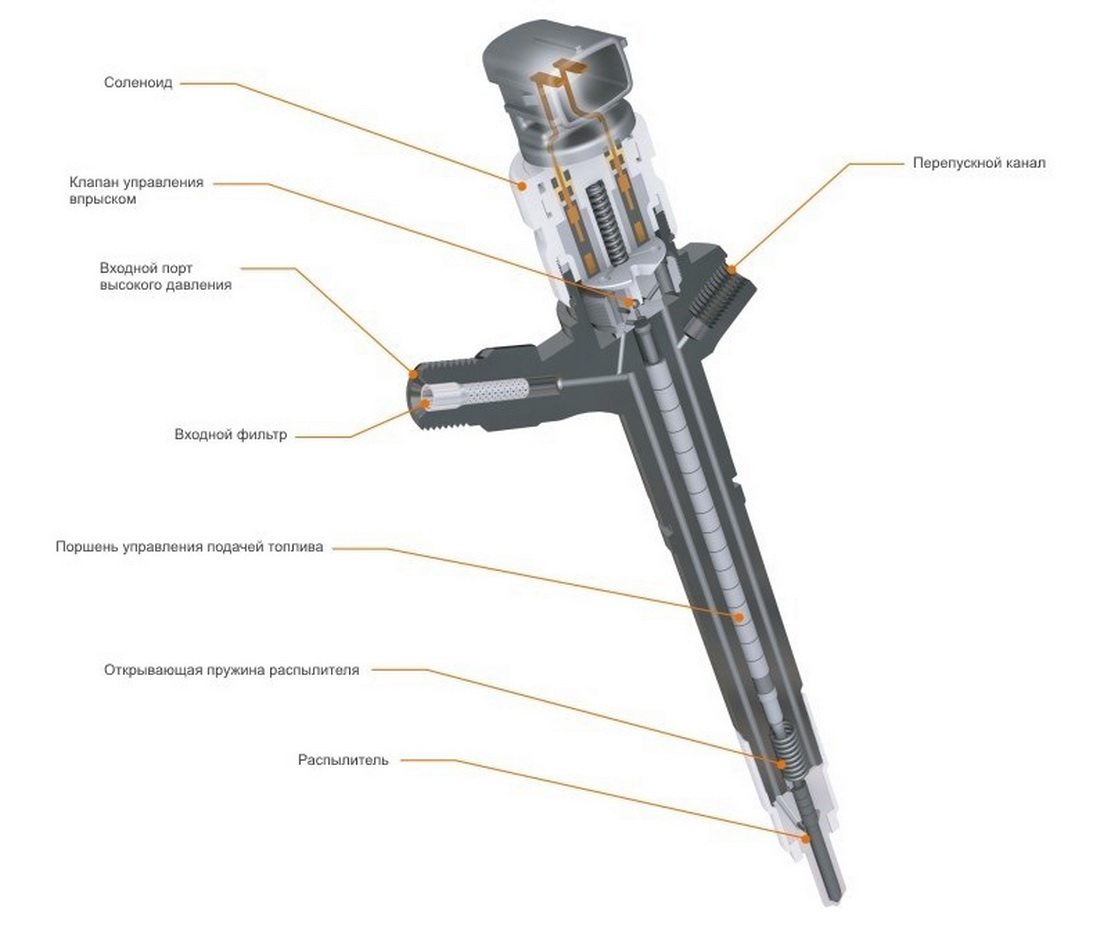

1. Как устроена форсунка Common Rail и почему она “капризна”
Форсунка Common Rail — это прецизионный узел, состоящий из:
- корпуса;
- распылителя с иглой;
- управляющего клапана (соленоидного или пьезоэлемента);
- высокоточных каналов подачи и слива топлива.
Ключевые особенности:
- Зазоры между иглой и распылителем измеряются микрометрами;
- Рабочее давление может превышать 1600–2500 бар;
- Отклонение по времени открытия/закрытия — доли миллисекунды.
Из-за таких допусков форсунка крайне чувствительна к:
- качеству топлива;
- наличию твёрдых частиц и воды;
- нарушению технологии демонтажа/монтажа;
- несвоевременной диагностике.
2. Основные угрозы для форсунок Common Rail
2.1. Некачественное дизельное топливо
Основные проблемы:
- механические примеси (песок, ржавчина, продукты износа ТНВД и форсунок);
- вода и конденсат в топливе;
- низкая смазывающая способность топлива;
- несоответствие сезонности (летняя солярка зимой).
Последствия:
- ускоренный износ распылителя и иглы;
- подклинивание иглы;
- эрозия каналов высокого давления;
- закоксовывание распылителя.
2.2. Загрязнение топливного фильтра
Переработанный или забитый топливный фильтр:
- пропускает больше мелких частиц;
- снижает давление на входе в ТНВД;
- провоцирует кавитацию и ускоренный износ плунжерной пары ТНВД, что в свою очередь «засыпает» форсунки металлической стружкой.
2.3. Вода в системе
Вода вызывает:
- коррозию прецизионных деталей;
- разрушение смазочной плёнки;
- гидроудары в элементах топливной аппаратуры.
На практике наличие воды часто видно по:
- ржавчине в фильтре;
- характерному “гулу” и вибрациям;
- неустойчивой работе на холодную.
2.4. Чип-тюнинг и превышение штатных параметров
Агрессивный чип-тюнинг:
- увеличивает цикловую подачу топлива;
- поднимает давление в рампе;
- нарушает штатные фазы впрыска.
Это ускоряет износ форсунок, особенно если они уже имеют пробег и загрязнение.
3. Регламент обслуживания форсунок: что делать и как часто
3.1. Контроль качества топлива — база профилактики
Рекомендации:
- Заправляться только на проверенных АЗС, избегать “серых” заправок;
- Использовать топливные карты/журналы, чтобы отслеживать, где и когда заправлялись (полезно при анализе повторяющихся проблем);
- В межсезонье (осень/весна) особенно тщательно следить за тем, чтобы топливо было “по сезону”.
При эксплуатации в регионах с сомнительным качеством топлива:
- рассмотреть установку дополнительного тонкой очистки (с обязательным соблюдением требований производителя);
- планово использовать качественные топливные присадки по рекомендации производителя авто или профильных брендов.
3.2. Замена топливных фильтров
Минимум — придерживаться регламента завода-изготовителя. На практике при тяжёлых условиях эксплуатации:
- менять топливный фильтр в 1,5–2 раза чаще, чем указано в регламенте;
- при каждой замене фильтра:
- проверять наличие воды и ржавчины в стакане/корпусе;
- визуально оценивать состояние старого фильтроэлемента;
- промывать или менять уплотнения при необходимости.
Важно:
- Никогда не ставить дешёвые неоригинальные фильтры сомнительного происхождения;
- Следить за правильностью установки (утечки воздуха на всасывании — частая причина проблем с ТНВД и форсунками).
3.3. Плановая диагностика форсунок
Рекомендуемая периодичность (усреднённо):
- каждые 60–80 тыс. км — базовая компьютерная диагностика;
- каждые 100–120 тыс. км — расширенная диагностика с проверкой фактических коррекций и при необходимости — стендовые испытания.
Что делать на этапе компьютерной диагностики:
- считать ошибки по блоку управления двигателем;
- анализировать коррекции по цилиндрам на холостом ходу и под нагрузкой;
- оценивать параметры запуска (скорость набора оборотов, время прокрутки стартером).
Поводы для внеплановой проверки:
- затруднённый запуск (особенно на горячую);
- нестабильный холостой ход;
- детонационные звуки, “дизеление”;
- появление чёрного или белого дыма;
- ощутимая потеря тяги или рост расхода топлива.

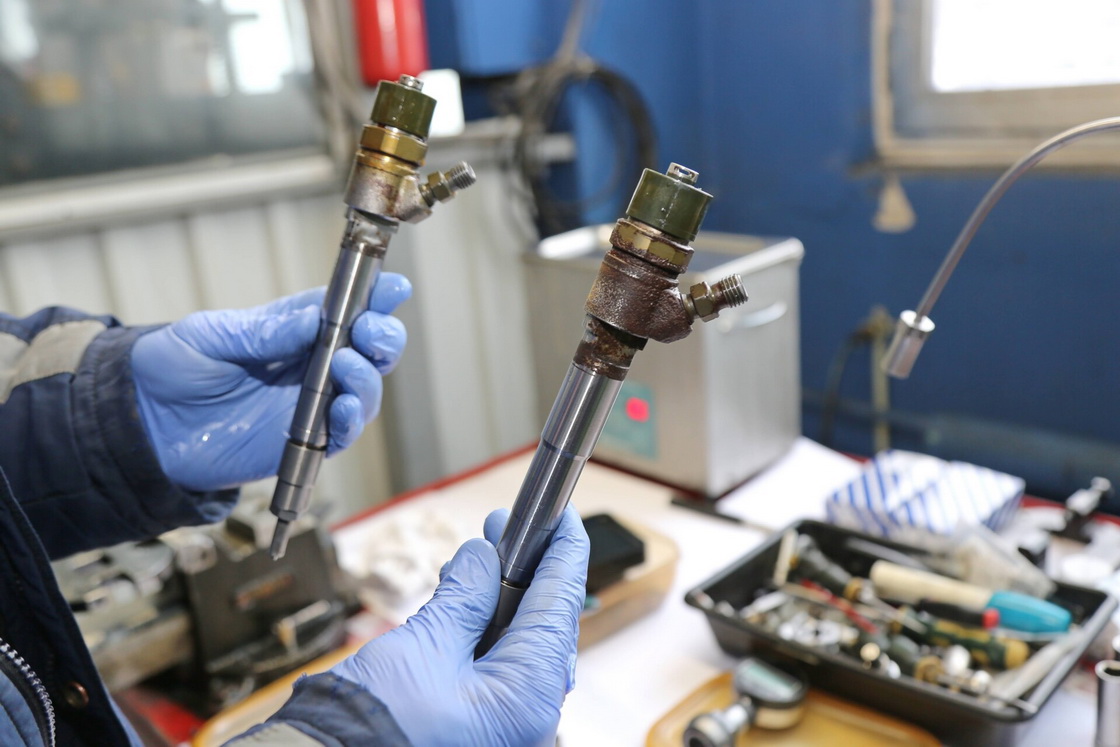

3.4. Стендовая проверка и обслуживание
Профессиональное обслуживание форсунок включает:
- диагностику форсунок на специализированном стенде с имитацией рабочих режимов;
- оценку:
- герметичности;
- факела распыла;
- подачи на разных режимах (холостой, частичная нагрузка, максимальная);
- объёма обратного слива (обратки).
По итогам диагностики возможны операции:
- разборка форсунки (если конструкция и производитель допускают ремонт);
- ультразвуковая или химическая очистка распылителя;
- замена распылителя, уплотнений, мелких деталей;
- калибровка и кодирование форсунки (присвоение/обновление кода IMA/ISA/QL и пр. в блоке управления).
Важно: многие современные форсунки (особенно пьезо) официально считаются неремонтопригодными и подлежат только замене. СТО, предлагающие “любой ремонт любой форсунки”, без соответствующей оснастки и доступа к спецификациям, несут высокий риск для клиента.
4. Признаки проблем с форсунками, которые нельзя игнорировать
4.1. Изменение звука работы двигателя
- Появление металлического цоканья;
- Неравномерный, “жёсткий” звук на холостых;
- Усиление шума под нагрузкой.
Причина: неправильный момент или объём впрыска в одном или нескольких цилиндрах.
4.2. Повышенный расход топлива
Если расход вырос на 10–20% без видимых причин (стиль езды, условия, дополнительный груз), это повод проверить:
- коррекции форсунок;
- давление в рампе;
- возможные утечки топлива.
4.3. Дымность выхлопа
- Чёрный дым: переобогащение смеси, плохой распыл, “льющая” форсунка;
- Белый/серый дым: плохое сгорание топлива, запаздывание впрыска, попадание топлива в выхлоп.
4.4. Ошибки по системе впрыска
Типичные коды ошибок связаны с:
- превышением/недостатком давления в рампе;
- неисправностью конкретного цилиндра (по коррекциям, пропускам воспламенения);
- электрическими проблемами (обрыв/короткое по форсункам).
Игнорирование этих ошибок приводит к:
- перегреву поршня;
- прогару поршня или клапанов;
- повреждению каталитического нейтрализатора/сажевого фильтра.
5. Практические рекомендации по продлению ресурса форсунок
-
Раз в 10–15 тыс. км:
- проверять состояние топливного фильтра и наличие воды в сепараторе (если есть);
- сливать воду из фильтров-сепараторов (по регламенту).
- Раз в 30–40 тыс. км:
- проводить компьютерную диагностику с анализом коррекций форсунок;
- применять мягкую профилактическую топливную присадку (по согласованию с производителем авто).
- Раз в 60–80 тыс. км:
- проводить расширенную диагностику системы Common Rail;
- оценивать необходимость стендовой проверки форсунок (особенно при езде на топливе сомнительного качества).
- При любых вмешательствах в топливную систему:
- соблюдать максимальную чистоту (работать в перчатках, чистым инструментом);
- не допускать попадания грязи в открытые топливные магистрали;
- использовать новые медные/стальные шайбы и уплотнительные кольца;
- обязательно протягивать форсунки с моментом, рекомендованным производителем;
- после установки — проводить адаптацию/кодирование форсунок в ЭБУ.
- При чип-тюнинге:
- проводить предварительную диагностику состояния форсунок и ТНВД;
- не выходить за пределы безопасных настроек по давлению и длительности впрыска;
- работать только с калибровками от проверенных специалистов.
6. Типичные ошибки, которые “убивают” форсунки
- Заправка “с бочки” без понимания происхождения топлива.
- Экономия на фильтрах и их нерегулярная замена.
- Промывка форсунок агрессивными средствами через бак без диагностики и контроля.
- Многократная попытка запуска при пустом баке (захват воздуха, работа ТНВД и форсунок “всухую”).
- Неквалифицированный ремонт без стенда и калибровочного оборудования.
- Игнорирование первых симптомов: нестабильного ХХ, дымности, лёгкого “цокота”.
7. Заключение
Форсунки Common Rail — сложный и дорогой компонент, но при грамотном обслуживании они способны отработать сотни тысяч километров без серьёзных вмешательств. Ключ к их долговечности — системный подход:
- качественное топливо;
- правильная и своевременная замена фильтров;
- плановая диагностика;
- аккуратное обращение при любом ремонте;
- отказ от сомнительных “экономий” и кустарного ремонта.
Инвестиции в профилактику системы впрыска всегда окупаются: вы снижаете риск дорогостоящего ремонта, сохраняете динамику и экономичность автомобиля и продлеваете ресурс всего двигателя.
