Зачем автобусу нужен осушитель сжатого воздуха и как он работает

Когда мы думаем о ключевых компонентах автобуса, на ум приходят двигатель, тормоза, рулевое управление. Однако есть небольшой, но критически важный узел, от которого напрямую зависит безопасность десятков пассажиров — осушитель сжатого воздуха. Это устройство — не просто «опция», а неотъемлемая часть пневматической системы любого современного автобуса, оснащенного пневматическими тормозами.

Роль сжатого воздуха в автобусе

Для начала разберемся, где в автобусе используется сжатый воздух. Его функции многообразны:

Тормозная система: Это главный потребитель. Сжатый воздух приводит в действие тормозные механизмы на всех колесах. От его чистоты и сухости зависит скорость срабатывания тормозов и их эффективность.

Пневмоподвеска: Обеспечивает плавность хода, регулирует высоту кузова (например, для удобства посадки с помощью «приседания» автобуса — kneeling system).

Приводы дверей: Открытие и закрытие пассажирских дверей.

Другие системы: Стеклоочистители, пневмогудок, некоторые виды автоматических КПП.

Воздух для этих систем забирается непосредственно из атмосферы через воздушный фильтр и сжимается компрессором, установленным на двигателе.

Враг номер один: почему влага в воздухе так опасна?

Атмосферный воздух всегда содержит водяной пар. Когда компрессор сжимает воздух, его температура резко возрастает (может достигать 150-200°C). При сжатии концентрация водяного пара увеличивается. Затем, проходя по трубкам и охлаждаясь в ресиверах (баллонах-накопителях), этот пар конденсируется в жидкую воду.

Эта, казалось бы, безобидная вода в пневмосистеме автобуса превращается в серьезную угрозу:

Коррозия компонентов: Вода вызывает ржавление стальных ресиверов, трубопроводов, клапанов и пневмоцилиндров. Со временем коррозия может привести к разрыву баллонов или отказу критических клапанов.

Обледенение зимой: При отрицательных температурах вода замерзает, блокируя каналы, клапаны и трубки. Представьте, что в мороз перестал работать клапан растормаживания, и автобус буквально «вмерзает» в место стоянки. Хуже того, лед может заблокировать тормозные механизмы, что приведет к их отказу или, наоборот, самопроизвольному срабатыванию (заклиниванию).

Вымойка смазки: В пневмосистеме есть специальные масляные пары от компрессора для смазки движущихся частей клапанов. Вода смешивается с маслом, образуя эмульсию, которая не только плохо смазывает, но и забивает каналы липкой грязью.

Отказ пневмооборудования: Вода попадает в чувствительные механизмы пневмоподвески, приводов дверей и тормозных модулей, вызывая их заклинивание и преждевременный износ.

Снижение эффективности торможения: Влажный и загрязненный воздух может замедлить время срабатывания тормозов, что критично в аварийной ситуации.

Вывод: Борьба с влагой — это не вопрос комфорта, а обязательное условие для безопасной и надежной эксплуатации автобуса.

Спаситель: устройство и принцип работы осушителя

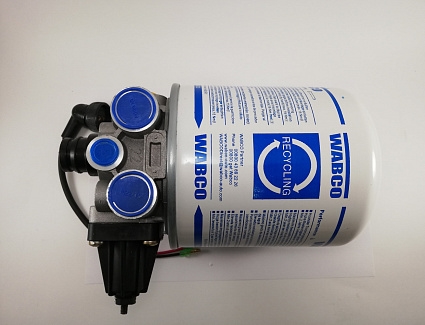

Осушитель сжатого воздуха — это устройство, которое устанавливается между компрессором и первым ресивером (ресиверами). Его задача — удалить из воздуха максимальное количество влаги, паров масла и других загрязнений.

Основные компоненты осушителя:

Корпус. Обычно имеет ребра охлаждения.

Картридж с осушающим элементом (адсорбер). Это сердце устройства. В качестве адсорбера чаще всего используется силикагель — пористый материал с огромной площадью поверхности, который буквально «впитывает» влагу из проходящего через него воздуха.

Впускной и выпускной клапаны.

Клапан регенерации (сброса давления).

Предохранительный клапан.

Подогреватель (опционально, но часто). Предотвращает обмерзание осушителя в зимний период.

Картридж-сепаратор с фильтром. Улавливает капли масла и крупные частицы. Выбрать и заказать такой осушитель вы можете на https://www.mi-parts.ru/catalog/19/47793/.

Принцип работы (Цикл осушки и регенерации)

Работа осушителя — это непрерывный цикл из двух фаз:

Фаза 1: Осушение (Рабочий цикл)

Горячий и влажный воздух из компрессора поступает в осушитель.

Сначала он попадает в охладитель-сепаратор, где частично охлаждается, и часть влаги конденсируется и стекает вниз.

Затем воздух проходит через картридж с силикагелем. Молекулы воды задерживаются в порах адсорбента. На выходе из осушителя получается осушенный и очищенный воздух, который направляется в ресиверы и далее по системе.

Фаза 2: Регенерация (Восстановление)

Силикагель имеет ограниченную поглощающую способность. Если его не очищать, он насытится влагой и перестанет работать. Поэтому предусмотрен процесс регенерации.

Когда компрессор сбрасывает нагрузку (перестает накачивать воздух, так как в ресиверах достигнуто давление), специальный клапан регенерации в осушителе открывается.

В этот момент происходит резкий сброс давления из полости осушителя обратно в атмосферу через специальный канал. Этот поток сухого воздуха, запасенного в выходной части осушителя, устремляется обратно через картридж с силикагелем, но уже в противоположном направлении.

Этот «обратный поток» вытягивает влагу из пор силикагеля и выводит ее вместе с конденсатом наружу. Таким образом, картридж постоянно самоочищается и готов к новому циклу осушки.

Этот цикл повторяется сотни раз за поездку, обеспечивая постоянную подачу чистого и сухого воздуха.

Признаки неисправности осушителя и важность обслуживания

Как и любой фильтрующий элемент, осушитель требует регулярного внимания. Ресурс его картриджа ограничен (обычно 150-200 тыс. км или 2-3 года, но зависит от условий эксплуатации).

Тревожные симптомы:

Свист или шипение из осушителя после остановки двигателя (может указывать на подклинивание клапана регенерации).

Появление воды в ресиверах при их продувке. Небольшое количество конденсата — норма, но если вода течет струйкой — осушитель не справляется.

Постоянное срабатывание предохранительного клапана на ресивере.

Запаздывание срабатывания тормозов или их «мягкость».

Подтекание масла из дренажного отверстия осушителя (говорит о износе компрессора и насыщении картриджа маслом).

Обмерзание осушителя или трубопроводов зимой.

Последствия игнорирования неисправности: ускоренный износ всей пневмосистемы, коррозия, отказ тормозов, дорогостоящий ремонт.

Обслуживание заключается в:

Регулярной замене картриджа согласно регламенту производителя.

Ежедневной продувке ресиверов для удаления скопившегося конденсата (обязательная процедура для водителя).

Визуальном контроле на предмет подтеков и повреждений.
